Теплоизолированные трубы

Теплоизолированные трубы

21 Января 2019

FLEXALEN 1000+  это многотрубные инженерные системы, состоящие из полибутеновых труб в теплоизоляции из вспененного полиэтилена, а также защитного гофрированного пластикового кожуха из ПНД с добавлением карбона. В одном кожухе могут находиться трубы отопления и трубы горячего водоснабжения. Используется для прокладки наружных сетей теплоснабжения (отопления) и горячего водоснабжения. Количество трубопроводов в одном кожухе может изменяться в зависимости от требований проекта. Возможны различные комбинации трубопроводов разных диаметров.

Диаметр трубопроводов в многотрубной системе от 16 до 63 мм

Такие теплоизолированные трубы используются в тех случаях, когда требуется проложить системы отопления, которые обычно состоят из двух трубопроводов равного диаметра (подающего и обратоного) и труб горячего водоснабжения, которые при наличии циркуляционной ветки также состоят из двух труб (подающего трубопровода и рециркуляционного). Обычно, рециркуляционный трубопровод выполняется на один диаметр меньше, чем подающий трубопровод ГВС. Теплоизолированные трубы Flexalen 1000+ позволяют объединить все эти трубопроводы в одном кожухе, что снижает тепловые потери, а также делает монтаж более удобным и технологичным. Нет необходимости делать в фундаменте или стене несколько отверстий, а достаточно сделать одно отверстие под кожух, в котором будут проложены все трубы. Кроме труб для отопления и ГВС также в кожух могут прокладываться трубы для второго контура отопления, например, теплого пола.

Для систем отопления согласно требованиям СНиП используются трубы с кислородным барьером, т.е. красного цвета. Для труб водоснабжения наличие кислородного барьера не является обязательным и, обычно, трубы поставляются без него и имеют серый цвет. Многотрубные теплоизолированные трубы получили наиболее широкое распространение в частном коттеджном строительстве, т.к. применяемые диаметры соответствуют именно этому сегменту. Трубопроводы являются гибкими и поставляются в бухтах требуемой длины. Т.е. если есть какие-то препятствия на участке прокладки (деревья, кусты, элементы ландшафтного дизайна и т.п.) можно, не разрезая трубу, за счет ее гибкости просто обогнуть препятствие и, не делая дополнительных соединений в земле, пройти всю трассу одним отрезком.

Это, безусловно, повышает надежность системы. Конечно, возможны различные комбинации трубопроводов. Это могут быть двух, трех, четырех, пяти и шести-трубные системы. Но наиболее распространенные теплоизолированные трубы -это четырехтрубные, когда в одном кожухе объединены трубы отопления и горячего водоснабжения. Реже, если не планируется делать циркуляционную ветку в системе горячего водоснабжения, можно проложить одну трубу ГВС вместе с трубами отопления. В таком случае, когда система отопления работает, она будет поддерживать температуру горячей воды и защитит трубу ГВС от замерзания, которое могло бы быть, если тупиковая ГВС прокладывалась бы отдельно. Такая система будет трехтрубной.

Применяемая маркировка предизолированных труб Флексален 1000+


  1. FV– система FLEXALEN 1000+, система собрана на базе изолированного канала для индивидуальных решений FV-ISR..., трубы внутри располагаются свободно;
  2. R160- Внешний диаметр кожуха 160мм, т.е. кожух FV-ISR160;
  3. H2/32– 2 трубы для отопления с наружным диаметром 32мм (подающий и обратный трубопроводы).
    • Индекс Н указывает на то, что трубы с кислородным барьером, для отопления;
    • Индекс A указывает на то, что трубы без кислородного барьера, для водоснабжения;
  4. A25А20 – две трубы (подающий и обратный трубопроводы).
    • А25 – труба для водоснабжения (без кислородного барьера);
    • А20 – труба для водоснабжения (без кислородного барьера)

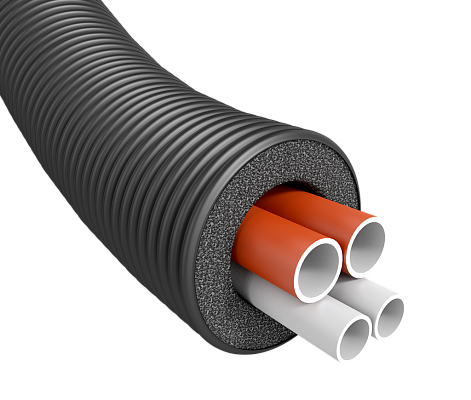

Четырехтрубная система, объединяющая в себе трубопроводы отопления 2*40мм (подающий и обратный трубопровод красного цвета с кислородным барьером) и горячего водоснабжения 40мм+32мм (подающий и рециркуляционный трубопроводы серого цвета без кислородного барьера)


  1. FV– система FLEXALEN 1000+, система собрана на базе изолированного канала для индивидуальных решений FV-ISR..., трубы внутри располагаются свободно;
  2. R200- Внешний диаметр кожуха 200мм, т.е. кожух FV-ISR200;
  3. H2/40– 2 трубы для отопления с наружным диаметром 40мм (подающий и обратный трубопроводы).
    • Индекс Н указывает на то, что трубы с кислородным барьером, для отопления;
    • Индекс A указывает на то, что трубы без кислородного барьера, для водоснабжения;
  4. A40А32 – две трубы (подающий и обратный трубопроводы).
    • А40 – труба для водоснабжения (без кислородного барьера);
    • А32 – труба для водоснабжения (без кислородного барьера)

Двутрубная система



* - Несущие трубы расположены в одном общем отверстии изолированного канала (кожуха)

Детальная информация и цены

Трехтрубная система



* - Несущие трубы расположены в одном общем отверстии изолированного канала (кожуха)

Детальная информация и цены

Четырехтрубная система



* - Несущие трубы расположены в одном общем отверстии изолированного канала (кожуха)

Детальная информация и цены

Пятитрубная система



* - Несущие трубы расположены в одном общем отверстии изолированного канала (кожуха)
